產品十大核心:
1.國內首創水平關節機械人在線PCBA全自動剪腳設備;
2.PCBA的剪腳位置采用機器人拖動示教方式進行,設備系統操作方便
3.操作系統具有記憶和重現功能,加工文件直接調用;系統可存儲100種以上的加工文件;
4.設備帶有自動抓板和翻板機構,工作過程中PCBA離線剪腳,從而可以確保流水線上PCBA板的順利調度;
5.設備擴展靈活,內部可以配置1臺或2臺機器人,單臺機器人效率滿足不了生產要求時,可以配置兩臺或多臺機器人;
6.設備工作效率高,單臺機器人剪腳效率2個/S,兩臺機器人可以達到5-6個/S;
7.設備兼容性好,通過軌道很容易與前后端自動化線體設備對接;
8.設備帶有除塵裝置,確保PCBA上無殘留的引腳;

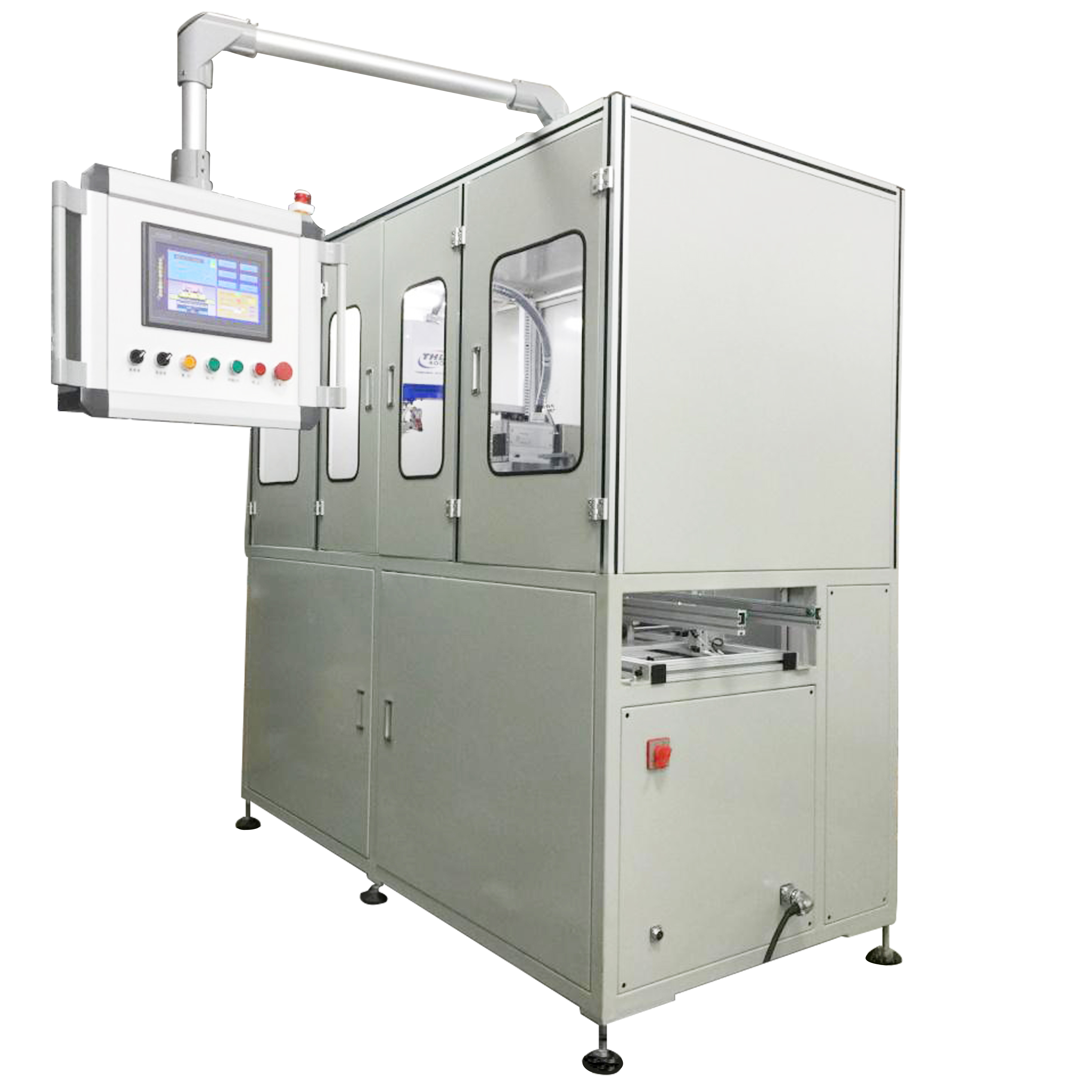

9.設備操作面板采用搖臂式設計,用戶可以在任意角度操作設備;
10.設備符合ROHS工業標準,通過了CE論證,可以用于電子和電氣行業;
產品特性:

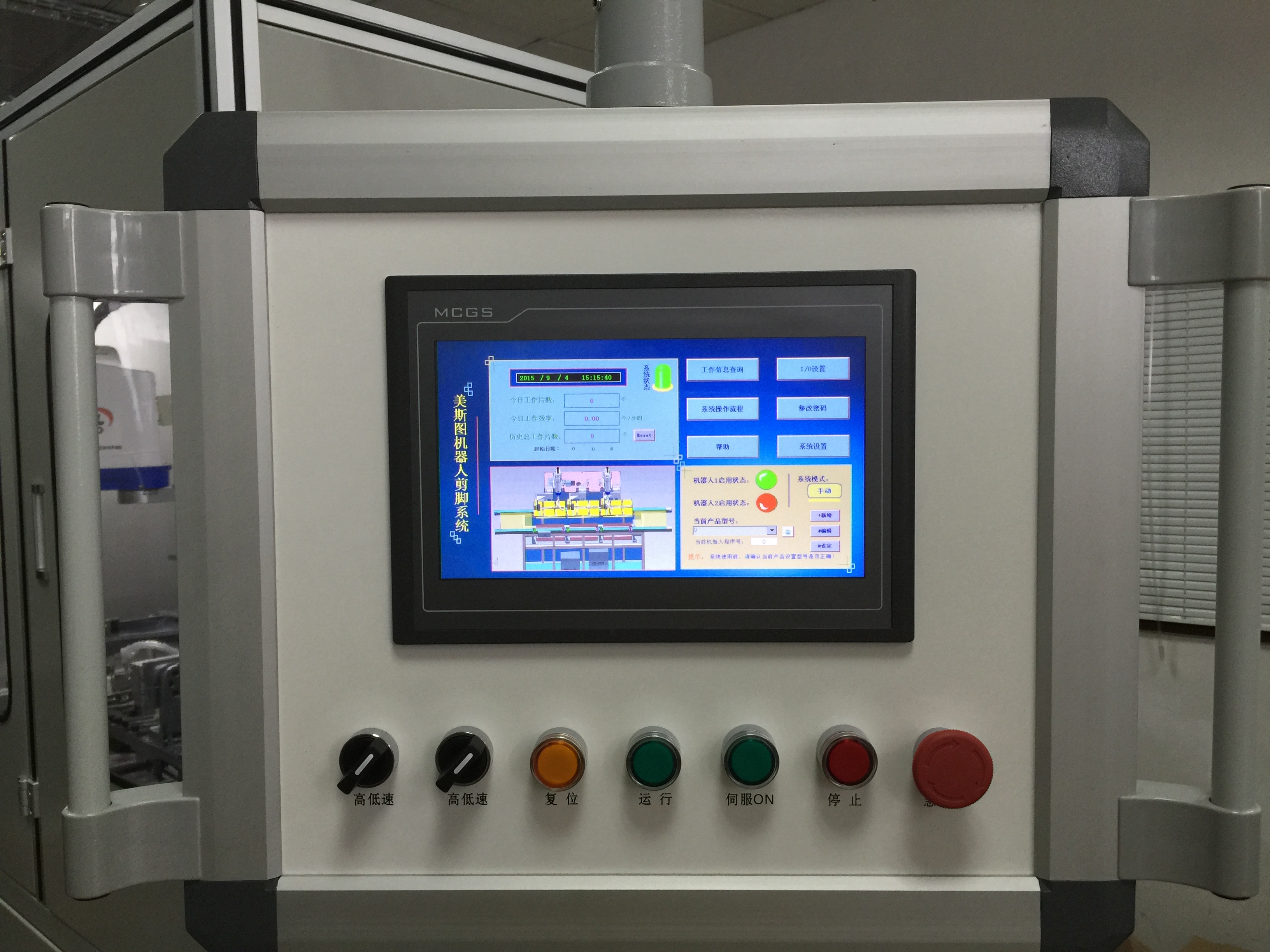

人性化操作設計理念,采用10.2寸真彩色觸摸屏,操作直觀簡便;具備完善的故障診斷畫面,快速顯示及分析設備運行狀態!

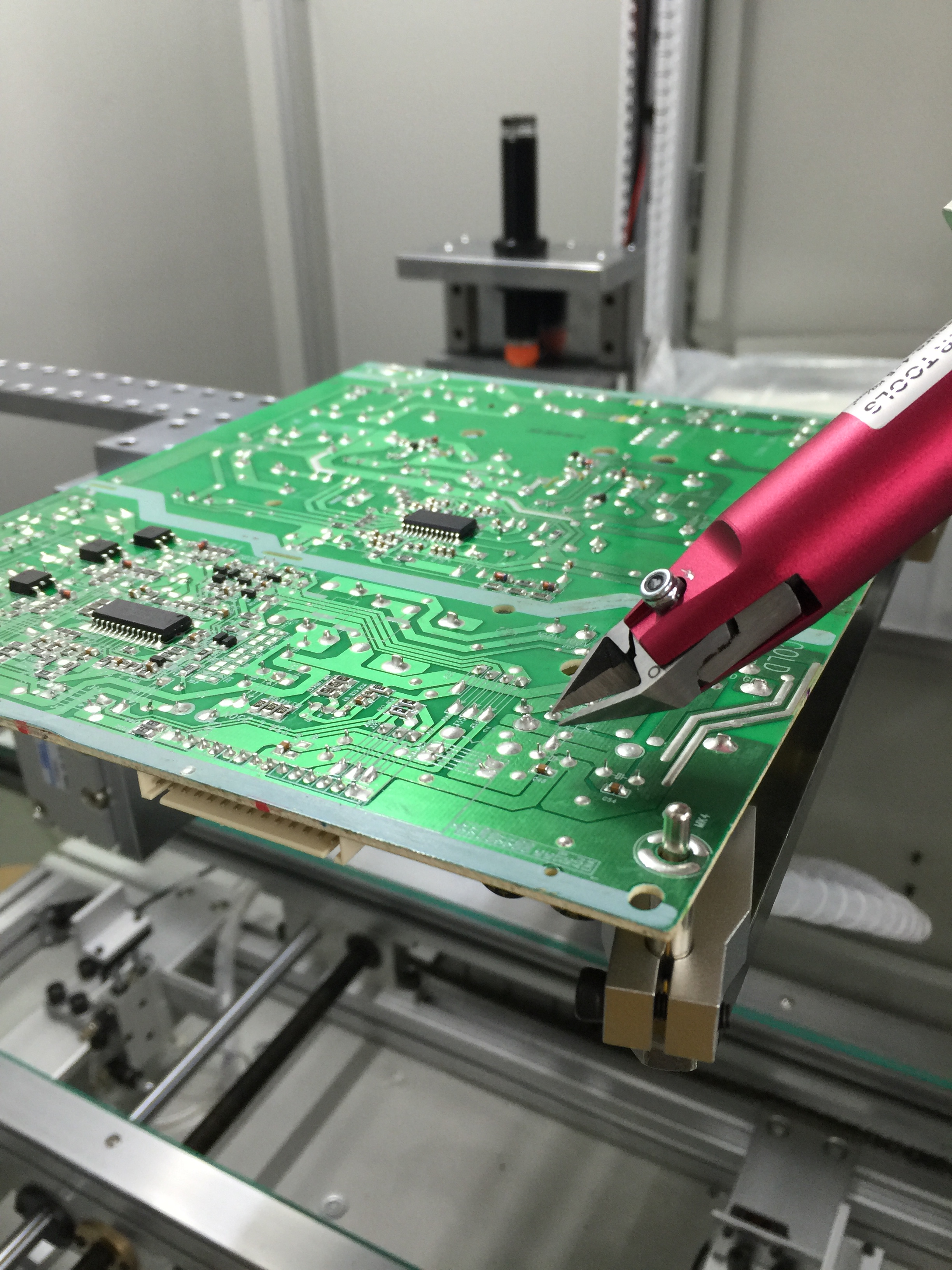

自帶全進口高速氣剪,剪腳速度快、剪口好、耐用,可剪2百萬個腳以上。
國內首創PCBA板自動抓取和翻轉功能,方便工作過程中PCBA的順利流通和調度,提升了工作效率;設備兼容性強、可以通過軌道或皮帶線與前后端設備對接,為工廠全線自動化提供了接口。
設備安全性:
所有的線材都符合CCC國家標準。信號線和電源線分開布線以防止干擾,從而提升精度及穩定性,所有的控制模塊都被合理地放置在不同位置,以便識別及維護。設備內部采用了多組開關電源獨立供電,確保內外地進行隔離。設備上多處做了接地,做了防靜電處理。
設備穩定性:

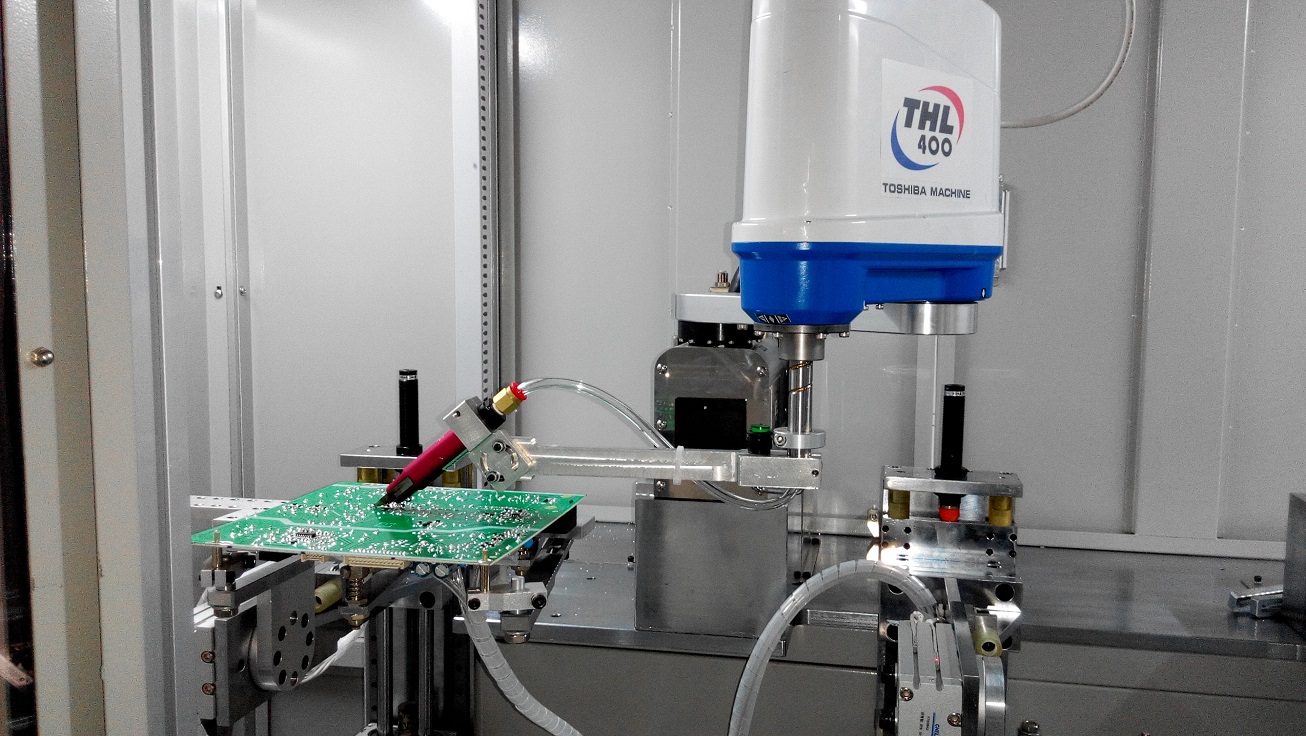

機械配件全采用國際知名品牌。可靠穩定耐用,核心部件采用日本東芝機械手。

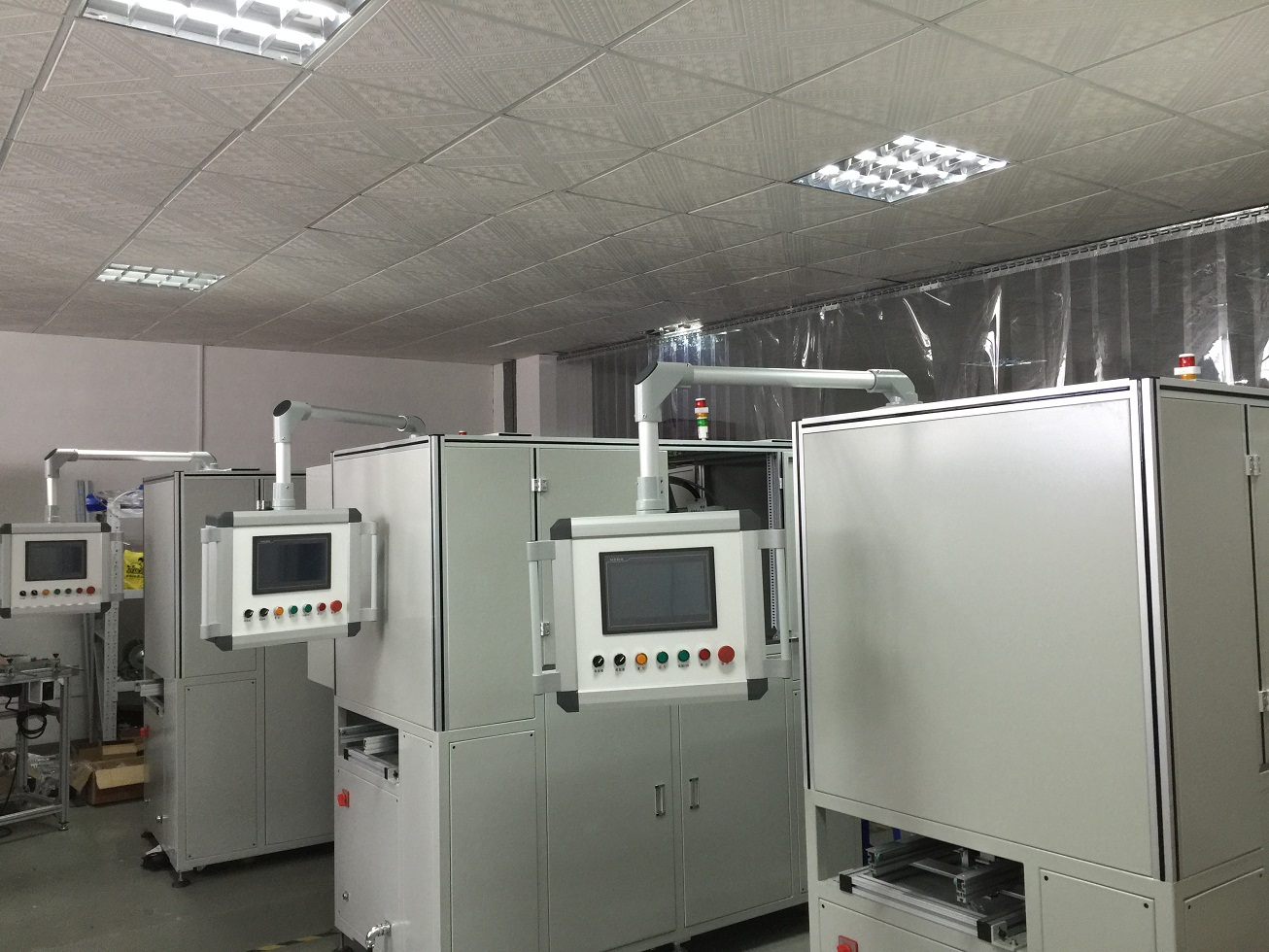

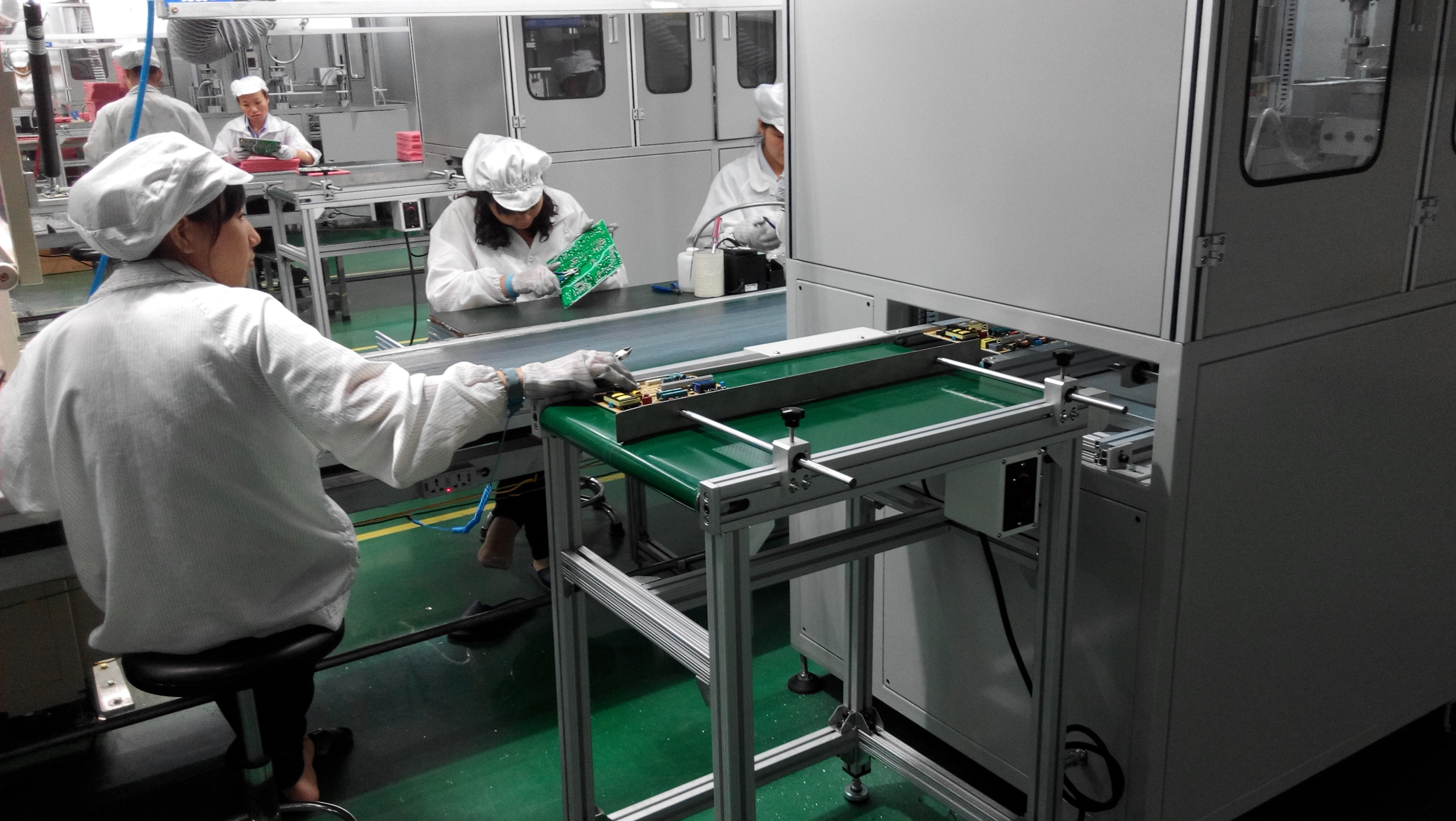

設備批量化生產及應用
設備技術規格:
產品型號: MST-RC001(MST-RC002)
剪腳速度: MST-RC001為2PCS/S(MST-RC002為5~6PCS/S)
剪腳高度: 1.5mm—2mm
重復精度: 機器人±0.01mm;PCBA±0.08 mm
PCBA范圍:L50mm×500mm,W50mm×350mm
氣壓:5Mpa
傳動方式: 皮帶輸送線
電源電壓: AC220V 50Hz
設備功率: 2KW
機器尺寸: 2100mm (L)×1000 mm (W)×1800 mm (H)
機器重量: 約 500Kg
